Система дымоудаления: требования безопасности, нормативы и проектирование в Узбекистане

Введение

Когда речь идёт о безопасности здания, большинство людей вспоминают пожарную сигнализацию, огнетушители или запасные выходы. Но есть система, которая буквально спасает жизни при пожаре — это система дымоудаления (дымовентиляция).

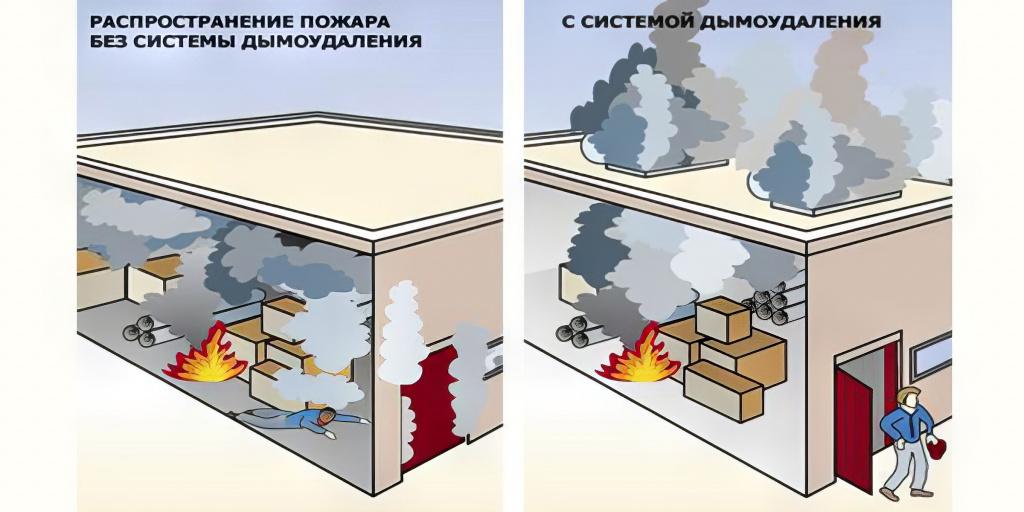

В критические минуты пожара дым становится куда более опасным чем сам огонь. Люди теряют ориентацию, задыхаются, не видят пути эвакуации. Правильно спроектированная система дымоудаления позволяет:

• Стравить дым из помещения или отдельных зон
• Сохранить видимость для эвакуации людей
• Облегчить работу пожарных расчётов
• Защитить конструкции здания от теплового повреждения

В Узбекистане требования к системам дымоудаления регулируются строительными нормами, но часто эта система проектируется некачественно или игнорируется. MAZZA PROJECT помогает разработчикам и владельцам зданий спроектировать правильную систему дымоудаления, которая соответствует всем нормативам и гарантирует безопасность.

В этой статье мы разберём, почему дымоудаление критично, какие требования существуют, и как правильно спроектировать такую систему.

Почему система дымоудаления так важна?

Опасность дыма при пожаре

Статистика пожаров показывает жуткую реальность:

• 50-80% смертей при пожарах происходит из-за дыма, а не из-за огня
• Люди теряют сознание от отравления угарным газом (CO) за 2-3 минуты
• При температуре выше 60°C человек не может дышать даже влажным воздухом

Дым содержит опасные вещества

При пожаре выделяется множество токсичных веществ:

Монооксид углерода (CO)

• Связывается с гемоглобином крови быстрее чем кислород
• Вызывает потерю сознания за несколько минут
• При концентрации 1% летален за 1-2 минуты

Диоксид углерода (CO₂)

• Накапливается в закрытых помещениях при пожаре
• Вызывает учащённое дыхание и паику
• Препятствует использованию других средств спасения

Дым (сажа и частицы)

• Закрывает видимость, препятствует эвакуации
• Вызывает ожоги дыхательных путей
• Раздражает глаза и дыхательные пути

Галогены и другие химикаты

• Выделяются из пластиков, изоляции, мебели при горении
• Особенно опасны: хлор, фтор, йод, бром
• Вызывают химические ожоги лёгких

Проблема дыма в закрытых помещениях

В современных герметичных зданиях дым скапливается очень быстро:

• Если дыма не удалять, он заполняет помещение за 2-5 минут
• Люди теряют возможность эвакуации через обычные пути
• Дымовентиляция «расчищает» проходы и лестницы для спасения

Типы систем дымоудаления

1. Естественная дымовентиляция

Это пассивная система, которая использует естественные законы физики.

Как работает:

• Дым горячее чем окружающий воздух, поэтому он поднимается
• Дымоход вытягивает горячий дым вверх через проёмы в кровле
• Свежий воздух входит снизу через входные отверстия

Компоненты:

• Дымозасасывающий проём (обычно в полу или стене внизу)
• Вертикальный дымоход диаметром 0,6-1,2 м
• Выход на кровлю (выше конька на 1-2 метра)
• Шибер (задвижка) для управления потоком

Преимущества: ✅ Не требует электроэнергии — работает при отключении электричества ✅ Простая и надёжная система ✅ Низкие затраты на монтаж ✅ Минимальное обслуживание

Недостатки: ❌ Зависит от погодных условий и температуры ❌ Неэффективна при сильном ветре ❌ Требует больших дымоходов (занимает место) ❌ Медленнее срабатывает чем механическая система

Где используется:

• Производственные объекты
• Складские помещения
• Парковки
• Зоны, где непрерывное питание не критично

2. Механическая дымовентиляция

Это активная система с вентилятором, управляемая автоматикой.

Как работает:

• При срабатывании пожарной сигнализации вентилятор включается
• Мощный вентилятор откачивает дым из помещения
• Система регулирует направление потока воздуха
• Автоматические клапаны закрываются в других зонах

Компоненты:

• Пожарный датчик (дымоудаление срабатывает при пожаре)
• Мощный вентилятор (часто с электроприводом и резервной батареей)
• Дымовентиляционные каналы (часто встроены в здание)
• Огнестойкие обратные клапаны (металлические, огнестойкие)
• Система управления и автоматики

Преимущества: ✅ Очень быстрое срабатывание (в течение 10-15 секунд) ✅ Не зависит от погодных условий ✅ Точное управление направлением потока дыма ✅ Меньшие размеры каналов чем у естественной системы ✅ Можно встроить в существующее здание

Недостатки: ❌ Требует постоянного электроснабжения ❌ Дороже в установке ❌ Требует регулярного обслуживания ❌ При отключении электричества требуется батарея резервного питания

Где используется:

• Жилые многоэтажные дома
• Офисные здания
• Торговые центры
• Гостиницы и отели
• Любые здания с критичными требованиями к безопасности

3. Гибридная система

Комбинация естественной и механической систем для максимальной надёжности.

Как работает:

• В нормальном режиме система работает на естественной тяге (экономия энергии)
• При пожаре включается механическая система (быстрое дымоудаление)
• При отключении электричества система переходит на естественное дымоудаление

Преимущества: ✅ Максимальная надёжность (два способа дымоудаления) ✅ Экономия энергии в нормальном режиме ✅ Гарантия работы при отключении электричества ✅ Минимизирует дымовую нагрузку

Недостатки: ❌ Самая дорогая система ❌ Сложнее в проектировании и монтаже ❌ Требует квалифицированного обслуживания

Нормативные требования в Узбекистане

Основные нормативные документы

СНиП (Строительные нормы и правила) Узбекистана:

• СНиП 2.01.02-85 «Противопожарные нормы»
• СНиП РУз 2.1.1-92 «Защита от пожара»
• ГОСТ Р 53307-2009 «Системы дымоудаления»

Требования по типам зданий:

Жилые дома:

• Обязательна система дымоудаления в лестничных клетках (если более 5 этажей)
• Естественная или механическая система
• Вентилятор мощностью минимум 0,5 м³/сек на лестницу

Офисные здания:

• Требуется механическая система дымоудаления
• Обратные клапаны на дымоходах
• Система управления с ручным включением для пожарных

Торговые центры и парковки:

• Обязательна механическая система
• Избыточное давление в коридорах эвакуации
• Зональное управление (разные зоны управляются отдельно)

Производственные объекты:

• Выбор системы в зависимости от размера и типа производства
• Часто достаточно естественной системы
• Дымоход должен быть выше соседних строений на 1-2 метра

Главные требования

Производительность системы:

• Минимум 60 м³/сек на 1,000 м² площади пола
• Или не менее 75% от объема помещения в час

Огнестойкость:

• Все компоненты системы должны быть огнестойкие (класс F60-F120)
• Дымоходы должны быть из огнестойких материалов (кирпич, бетон, огнестойкий металл)
• Обратные клапаны должны закрываться при дыме (тяжелые металлические конструкции)

Доступность для обслуживания:

• Все части системы должны быть доступны для проверки
• Вентиляторы должны быть в отдельном техническом помещении
• Воздухозаборы должны быть защищены от загрязнения

Прохождение кровли:

• Выход дымохода должен быть выше конька крыши на 1-2 метра
• Если рядом есть другие здания, дымоход должен быть выше них
• Расстояние от дымохода до окон соседних зданий минимум 3 метра

Процесс проектирования системы дымоудаления (методология MAZZA PROJECT)

Этап 1: Анализ здания и классификация зон

Первый шаг — понять здание:

• Определить количество этажей и типы помещений
• Выделить зоны с повышенным риском пожара (кухни, котельные, складские помещения)
• Определить пути эвакуации (лестницы, коридоры)
• Выявить коммуникации (вентиляция, электричество, где их можно размещать)

Классификация по типам:

• Зоны дымоудаления — где должна быть система (чердаки, лестницы)
• Зоны эвакуации — где люди эвакуируются (лестницы, коридоры)
• Зоны защиты — где надо предотвратить распространение дыма (соседние помещения)

Этап 2: Расчёт параметров системы

Расчёт производительности:

• Определяется объём помещения в м³
• Вычисляется необходимая производительность вентилятора (60+ м³/сек на 1,000 м²)
• Выбирается диаметр дымовода

Пример расчёта:

• Лестница 15-этажного здания, площадь 30 м² на этаж
• Общая площадь: 30 м² × 15 этажей = 450 м²
• Необходимая производительность: 450 / 1,000 × 60 = 27 м³/сек
• Выбирается вентилятор мощностью 30 м³/сек с запасом

Расчёт сопротивления:

• Длина дымовода от подвала до кровли
• Количество поворотов и изгибов
• Потеря давления в системе
• Мощность вентилятора должна преодолеть это сопротивление

Этап 3: Проектирование маршрутов дымоходов

Размещение дымоходов в здании:

• Дымоходы должны быть максимально прямыми (минимум поворотов)
• Проходят через чердачное пространство или встроены в стены
• Выход на кровлю в наиболее высокой точке
• Не должны конфликтовать с другими коммуникациями (вентиляция, электрика, трубопроводы)

Использование BIM:

• В MAZZA PROJECT дымоходы проектируются в BIM-модели
• Видны все конфликты со смежными системами (ОВ, ВК, ЭОМ)
• Оптимизируется маршрут прохождения дымохода

Этап 4: Выбор оборудования и компонентов

Вентилятор:

• Мощность в м³/сек (зависит от производительности)
• Должен быть пожарным вентилятором (выдерживает высокие температуры до 300-400°C)
• Обычно имеет резервное питание (аккумулятор на 10-15 минут)

Дымоход:

• Материал: кирпич, бетон, огнестойкий металл (никогда не пластик!)
• Диаметр: обычно 0,6-1,0 м
• Огнестойкость: класс F60 минимум (может выдержать огонь 60 минут)

Обратные клапаны (задвижки):

• Закрываются под действием дыма и высокой температуры
• Предотвращают обратный ток дыма в соседние помещения
• Часто срабатывают автоматически при пожаре

Система управления:

• Датчик дыма (детектор) в критичных зонах
• Кнопка ручного включения для пожарных
• Электроприводы для автоматических клапанов
• Сигнализация о срабатывании системы

Этап 5: Согласование с архитектором и смежными разделами

Согласование с архитектором:

• Визуально-эстетическое размещение выхода на кровле
• Отверстия в перекрытиях должны быть согласованы
• Проёмы должны быть в местах, где они не испортят интерьер

Согласование с инженерами ОВ:

• Дымоход не должен конфликтовать с вентиляцией
• Система дымоудаления не должна мешать приточной вентиляции
• Часто при пожаре основная вентиляция отключается, чтобы дым не расходился по зданию

Согласование с электриком:

• Питание вентилятора (обычно 3-фазное)
• Резервное питание (аккумуляторная батарея)
• Кабели прокладываются в огнестойких лотках
• Автоматика управления системой

Этап 6: Подготовка рабочей документации

• Чертежи маршрутов дымоходов в плане и разрезе
• Схема автоматики и управления
• Спецификация оборудования (марки вентиляторов, задвижек, датчиков)
• Паспорта всех компонентов
• Инструкции по монтажу и обслуживанию

Типичные ошибки при проектировании дымоудаления

Ошибка 1: Недостаточная мощность вентилятора

Проблема: Экономия на мощности вентилятора (выбран слишком маленький)

Последствие:

• При пожаре дым не удаляется быстро достаточно
• Люди теряют видимость и не могут эвакуироваться
• Система не соответствует нормативам

Правильное решение:

• Всегда рассчитывать по нормативам (минимум 60 м³/сек на 1,000 м²)
• Добавлять 10-15% запас на потери давления
• Выбирать вентилятор с сертификатом для дымоудаления

Ошибка 2: Использование недостаточно огнестойких материалов

Проблема: Дымоход из обычного металла или даже пластика

Последствие:

• При пожаре дымоход может деформироваться или загореться
• Система может отказать в самый критичный момент
• Угроза жизни людей и нарушение норм безопасности

Правильное решение:

• Использовать огнестойкие материалы (кирпич, бетон, огнестойкий металл)
• Классность огнестойкости минимум F60 (может выдержать огонь 60 минут)
• Все соединения должны быть герметичными и огнестойкими

Ошибка 3: Дымоход заканчивается ниже крыши

Проблема: Выход дымохода находится на уровне карниза или ниже

Последствие:

• Дым может засасываться обратно через окна в соседние здания
• Может создаваться опасная ситуация для людей рядом
• Нарушаются требования норм (выход должен быть выше конька на 1-2 м)

Правильное решение:

• Выход на кровлю выше конька минимум на 1-2 метра
• Если рядом есть более высокие здания, дымоход должен быть выше них
• Минимум 3 метра от окон соседних зданий

Ошибка 4: Множество поворотов в дымоходе

Проблема: Дымоход с 5-7 поворотами под 90°

Последствие:

• Высокое сопротивление потоку дыма
• Требуется более мощный (дорогой) вентилятор
• Снижается эффективность системы

Правильное решение:

• Дымоход должен быть максимально прямым
• Поворотов не более 2-3
• Если необходим поворот, использовать плавные повороты под 45° вместо 90°

Ошибка 5: Отсутствие резервного питания

Проблема: Механическая система дымоудаления работает только от сети электроэнергии

Последствие:

• При отключении электричества (что часто происходит при пожаре) система отказывает
• Люди теряют возможность эвакуации через защищенные пути

Правильное решение:

• Обязательно резервное питание (UPS батарея)
• Батарея должна обеспечивать работу вентилятора минимум 10-15 минут
• Это даст достаточно времени для эвакуации

Интеграция дымоудаления с другими системами

Согласование с системой дымовой сигнализации

Система дымоудаления должна срабатывать автоматически при обнаружении дыма:

Процесс:

1. Датчик дыма срабатывает при концентрации дыма выше порога
2. Сигнал поступает в систему управления
3. Вентилятор включается автоматически
4. Обратные клапаны закрываются/открываются в зависимости от сценария
5. Звуковой и световой сигнал уведомляет людей

Интеграция с пожарной сигнализацией:

• Датчики дыма часто используются для двойной функции (и в пожарной сигнализации, и в дымоудалении)
• Система управления синхронизирует все действия
• При пожаре включаются одновременно: аварийное освещение, система дымоудаления, оповещение людей

Согласование с системой вентиляции

При пожаре основная система вентиляции должна взаимодействовать с дымоудалением:

Правильное взаимодействие:

• При срабатывании дымоудаления основная вентиляция отключается
• Это предотвращает распространение дыма по всему зданию через вентканалы
• Дым удаляется через специальную систему дымоудаления
• После пожара основная система включается снова для проветривания здания

Обслуживание и проверка систем дымоудаления

Ежемесячное обслуживание

• Визуальный осмотр оборудования (вентилятор, датчики, кабели)
• Проверка целостности дымоходов (нет ли трещин, коррозии)
• Проверка работы обратных клапанов (должны свободно открываться-закрываться)
• Проверка датчиков дыма (при необходимости чистка)

Ежегодная проверка

• Проверка работоспособности всей системы (включить вентилятор, убедиться в его мощности)
• Тестирование датчиков дыма (с помощью дымогенератора)
• Проверка уплотнений дымоходов (герметичность)
• Обслуживание вентилятора (замена масла, проверка подшипников)
• Проверка резервного питания (батарея должна держать заряд)

5-летняя переоборудование

• Замена деталей с истёкшим сроком (датчики, уплотнения, кабели)
• Переоборудование вентилятора если он изношен (обычно служат 5-10 лет)
• Проверка огнестойкости материалов дымохода

Примеры проектов MAZZA PROJECT

Жилой комплекс «NEST ONE» (200+ квартир)

Задача: Спроектировать систему дымоудаления для 12-этажного жилого комплекса

Решение MAZZA PROJECT:

• Механическая система дымоудаления в 4 лестничных клетках
• Вентилятор 30 м³/сек для каждой лестницы
• Огнестойкие дымоходы из армированного бетона диаметром 0,8 м
• Обратные клапаны с электроприводом
• Резервное питание на батареях (15 минут работы)
• Датчики дыма в каждой лестничной клетке

Результат:

• Система соответствует всем нормативам Узбекистана
• Люди могут безопасно эвакуироваться при пожаре
• Проверка при сдаче объекта пройдена без замечаний

Бизнес-центр «APEX TOWER» (15 этажей)

Задача: Интегрировать дымоудаление в комплексную систему безопасности офисного здания

Решение MAZZA PROJECT:

• Дымоудаление спроектировано совместно с общей вентиляцией
• Система работает в двух режимах: нормальном и аварийном
• При пожаре основная вентиляция отключается, включается дымоудаление
• Интеграция с системой управления зданием (BMS)
• Синхронизация с пожарной сигнализацией

Результат:

• Полная координация всех систем безопасности
• На объекте не было конфликтов между системами
• Здание получило сертификат соответствия всем требованиям безопасности

Торговый центр (40,000 м²)

Задача: Спроектировать сложную систему дымоудаления для крупного торговой центра с парковкой

Сложность:

• Множество отдельных зон (магазины, кинотеатр, ресторан, парковка на 3 уровня)
• Каждая зона должна быть отдельной зоной дымоудаления
• Дымоход должен проходить через здание без конфликтов с другими коммуникациями

Решение MAZZA PROJECT:

• 8 независимых систем дымоудаления для разных зон
• Каждая система с отдельным вентилятором и управлением
• Дымоходы проектировались в BIM для избежания конфликтов
• Центральная система управления, которая управляет всеми 8 системами

Результат:

• Система позволяет управлять дымом в каждой зоне независимо
• При пожаре в одной зоне дым не распространяется в другие
• Люди в других зонах могут безопасно эвакуироваться

Стоимость и смета системы дымоудаления

Факторы, влияющие на стоимость

1. Тип системы:

• Естественная система: 500,000 — 2,000,000 сум
• Механическая система: 3,000,000 — 8,000,000 сум
• Гибридная система: 5,000,000 — 12,000,000 сум

2. Сложность здания:

• Небольшое здание (1 зона): минимум стоимости
• Крупное здание с множеством зон: стоимость может быть в 5-10 раз выше

3. Материалы дымохода:

• Огнестойкий металл: дорогой вариант
• Железобетон: средний вариант
• Кирпич: экономный вариант (но занимает место)

4. Расстояние дымохода:

• Каждый метр дымохода добавляет стоимость
• Крыша на высоте 10-15 метров: ~1,000,000 — 2,000,000 сум
• Крыша на высоте 30+ метров: могут потребоваться усиленные конструкции

Пример сметы для жилого дома

Жилой дом 12 этажей (1 лестница):

Компонент	Стоимость
Вентилятор пожарный 30 м³/сек	2,000,000 сум
Дымоход (бетон, 80 см диаметр, 40 м длина)	3,000,000 сум
Обратные клапаны с электроприводом (2 шт)	1,500,000 сум
Датчики дыма (5 шт)	500,000 сум
Система управления и автоматика	1,500,000 сум
Резервное питание (батарея)	1,500,000 сум
Монтажные работы	2,500,000 сум
Проектирование и согласования	1,500,000 сум
ИТОГО	~14,000,000 сум

Это примерно:

• 1,100,000 сум на одну квартиру (для 200-квартирного дома)
• 0,35% от стоимости квартиры среднего размера
• Небольшой процент, который спасает жизни при пожаре

Рекомендации при проектировании дымоудаления

На этапе архитектурного проекта:

1. Резервируйте место для дымохода (0,8-1,0 м диаметра)
2. Планируйте выход на кровлю в высокой точке
3. Согласуйте с инженерами, как будет размещаться дымоход

На этапе инженерного проектирования:

1. Выполняйте расчёты по нормативам (минимум 60 м³/сек на 1,000 м²)
2. Выбирайте только сертифицированное оборудование
3. Интегрируйте с пожарной сигнализацией и основной вентиляцией
4. Используйте BIM для согласования со смежными системами

На этапе монтажа:

1. Контролируйте качество изготовления дымохода
2. Убедитесь в герметичности всех соединений
3. Протестируйте систему до сдачи объекта
4. Обучите персонал обслуживанию

Почему MAZZA PROJECT для дымоудаления?

Наши преимущества:

✅ Опыт с различными типами зданий

• Жилые дома, офисы, торговые центры, производства
• Опыт проектирования систем разной сложности

✅ Знание нормативов

• Соответствие всем требованиям СНиП Узбекистана
• Интеграция с требованиями пожарной безопасности
• Лицензированная компания

✅ BIM-проектирование

• Дымохода проектируется в единой BIM-модели
• Видны все конфликты со смежными системами
• Оптимальное размещение с первой попытки

✅ Полная координация

• Согласование с архитектором, конструктором, электриком
• Все системы работают вместе без конфликтов
• На объекте нет неожиданностей

✅ Доведение до реализации

• Не просто выдаём проект, а контролируем его исполнение
• Инженеры присутствуют при монтаже
• Протестируем систему перед сдачей

Консультация по дымоудалению

Если вы планируете новое строительство или модернизацию системы безопасности:

📞 Свяжитесь с MAZZA PROJECT:

• Телефон: +998 88 010 80 10
• Telegram: @mazzaproject
• Сайт: https://mazzaproject.uz/

На консультации мы обсудим:

1. Тип здания и его характеристики
2. Требуемый уровень безопасности
3. Бюджет проекта
4. Сроки проектирования
5. Оптимальный вариант системы дымоудаления

После консультации:

• Рекомендации по системе
• Предварительная смета
• График проектирования и согласований
• Примеры реализованных проектов

Заключение

Система дымоудаления — это не просто элемент технического решения, это система спасения жизней при пожаре. Правильно спроектированная и установленная система дымоудаления:

✅ Спасает жизни людей ✅ Облегчает эвакуацию ✅ Позволяет пожарным эффективнее бороться с огнём ✅ Защищает конструкции здания ✅ Обеспечивает соответствие всем нормативам безопасности

Не экономьте на безопасности! MAZZA PROJECT готов помочь вам спроектировать систему дымоудаления, которая будет работать надёжно и безопасно на протяжении десятилетий.

Начните консультацию уже сегодня и убедитесь, что здание полностью защищено в случае пожара!
